Балансировка роторов электродвигателей: важность, методы и процесс

Балансировка роторов электродвигателей — это важная процедура, обеспечивающая стабильную и надежную работу электромашин. Правильная балансировка позволяет снизить износ подшипников, уменьшить уровень шума, повысить эффективность работы и продлить срок службы оборудования. В этой статье мы рассмотрим, что такое балансировка, какие методы применяются и как осуществляется данный процесс.

Что такое балансировка роторов?

Балансировка роторов — это процесс выравнивания распределения массы ротора электродвигателя. Она необходима для устранения дисбаланса, который может возникать из-за различных факторов, таких как:

1. Неоднородность материалов: Использование различных материалов в производстве роторов может привести к несоответствующим центрам масс.
2. Качество изготовления: Неправильная обработка, ошибки при механической обработке или сборке могут вызвать смещение центра тяжести.
3. Износ: Со временем ротор может подвергнуться износу, что также может повлиять на его баланс.

Важность балансировки

Балансировка роторов имеет множество преимуществ:

1. Снижение вибрации: Неправильно сбалансированный ротор вызывает вибрацию, которая может привести к повреждению подшипников и других механических частей.
2. Увеличение срока службы: Правильная балансировка позволяет уменьшить механическое воздействие на детали, что способствует увеличению срока их службы.
3. Энергетическая эффективность: Снижение вибраций и уменьшение износа способствуют более эффективному использованию энергии.
4. Повышение надежности: Балансировка способствует устранению различных неисправностей, что в свою очередь повышает общую надежность работы электродвигателя.

Методы балансировки

Существует несколько методов балансировки роторов, которые можно классифицировать на статические и динамические:

1. Статическая балансировка: Этот метод позволяет выявить дисбаланс, когда ротор находится в неподвижном состоянии. Обычно он заключается в установке ротора на подшипники или в специальное приспособление, где наблюдается положение равновесия. Если ротор отклоняется, это указывает на наличие дисбаланса, который можно исправить путем добавления или удаления веса.

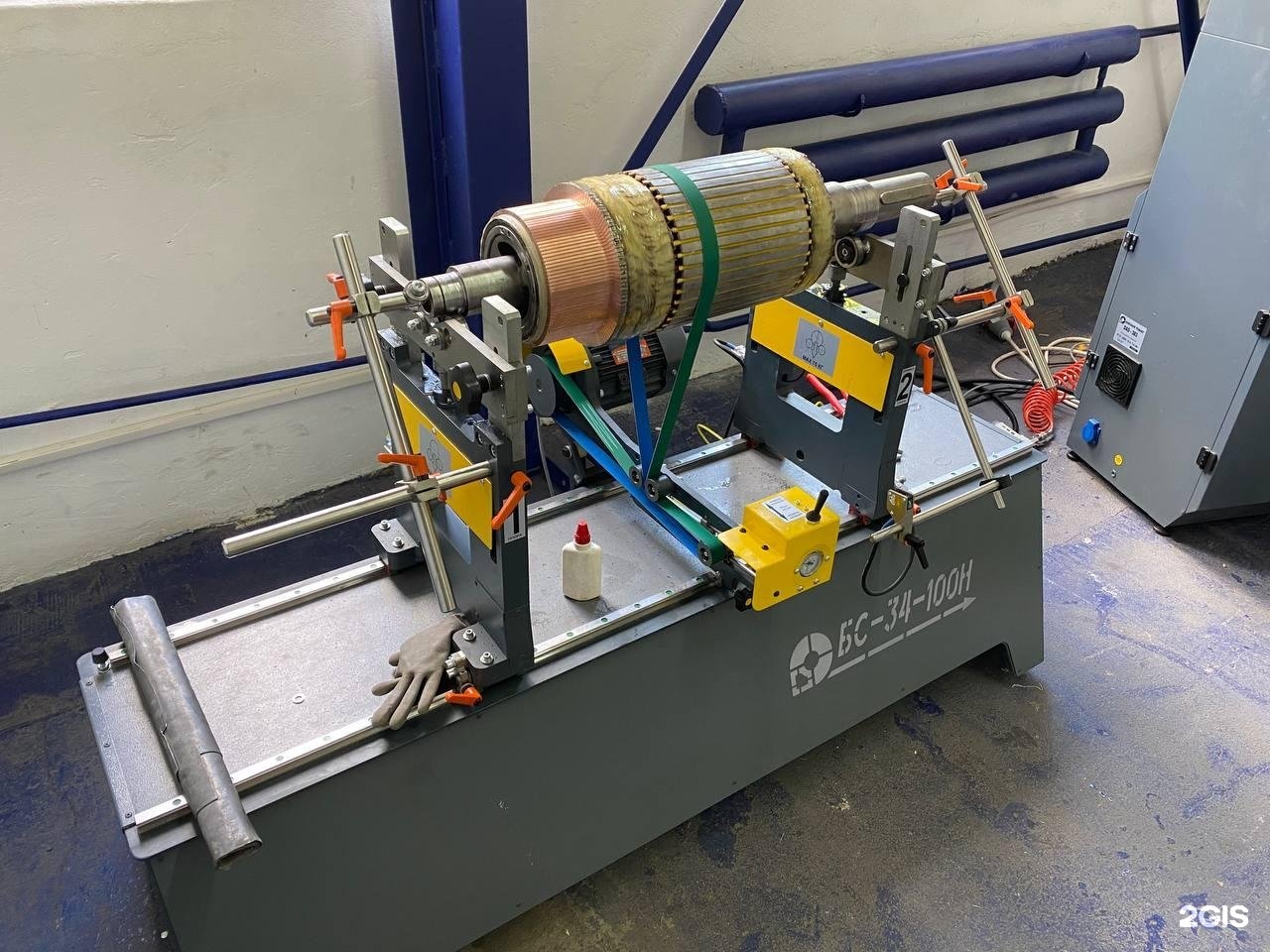

2. Динамическая балансировка: Динамическая балансировка проводится при вращающемся роторе. Она позволяет выявить дисбаланс в условиях, близких к реальным





   эксплуатационным. Для динамической балансировки используются специальные приборы, которые фиксируют вибрации и определяют места, где необходимо добавление или удаление массы.

Процесс балансировки

Процесс балансировки роторов электродвигателей может быть разбит на несколько этапов:

1. Подготовка:
   • Проверка того, что рабочая среда безопасна, и имеется доступ к необходимому оборудованию.
   • Проверка состояния ротора, его креплений и подшипников.
   • Проверяется, что ротор чистый и свободен от механических повреждений.
2. Сбор данных:
   • Установка ротора на балансировочную станцию, если используется динамическая балансировка.
   • Калибровка оборудования для получения точных показаний.
   • Запуск ротора и начало сбора данных о его вибрациях.
3. Анализ данных:
   • Анализ собранных данных, чтобы определить наличие и величину дисбаланса.
   • Использование специализированного программного обеспечения для большей точности в оценке и интерпретации измерений.
4. Коррекция:
   • В зависимости от полученных результатов, размещение дополнительных грузов для коррекции дисбаланса или удаление излишней массы.
   • Место добавления или удаления массы должно быть тщательно рассчитано и выбрано, чтобы максимально эффективно изменить распределение массы.
5. Проверка результатов:
   • Проведение повторного тестирования после внесения изменений, чтобы убедиться в том, что дисбаланс устранен.
   • Если после коррекции по-прежнему наблюдаются вибрации, может потребоваться дополнительная доработка.
6. Заключительные действия:
   • После достижения необходимого уровня балансировки ротора проводятся финальные осмотры на надежность креплений и общего состояния оборудования.
   • Составляется протокол результатов работ и проведенных корректировок для последующего контроля и диагностики.

Заключение

Балансировка роторов электродвигателей — это критически важный процесс, который существенно влияет на эксплуатационные характеристики и надежность электромашин. Она позволяет предотвратить множество проблем, связанных с вибрацией, износом и потенциальными авариями. Правильная балансировка позволяет избежать серьезных поломок и значительно продлить срок службы двигателей. Внедрение современных технологий и оборудования для балансировки может повысить эффективность данного процесса и обеспечить долгую и стабильную работу электродвигателей.

Понимание методов и процесса балансировки поможет специалистам по техническому обслуживанию и ремонту эффективно решать возникающие проблемы и поддерживать работу оборудования в оптимальном состоянии.
